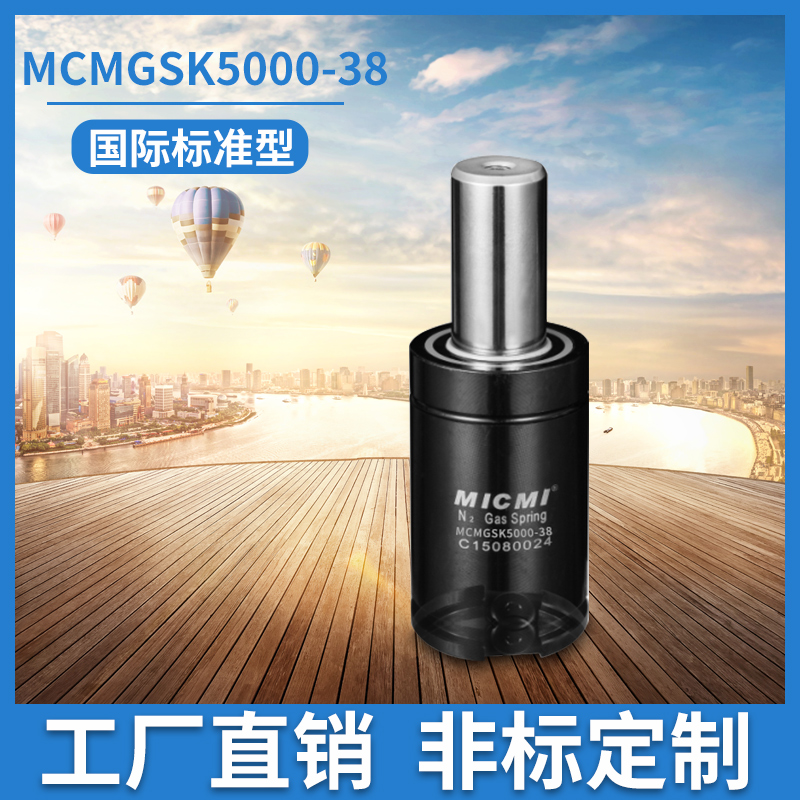

氮氣彈簧是一種以高壓氮氣為工作介質的彈性元件，它具有許多獨特的性能和特點，廣泛應用于模具、汽車、航空航天等領域。那么，確定氮氣彈簧安裝尺寸需要考慮多個因素，以下是具體的方法和要點：
考慮模具或設備空間
安裝位置：首先要明確氮氣彈簧在模具或設備中的安裝位置。如果是在模具中，需考慮模具的結構形式、模板厚度、型腔布局等因素。例如，在注塑模具中，氮氣彈簧通常安裝在頂出板與動模板之間，這就需要保證頂出板和動模板上有足夠的空間來容納氮氣彈簧。
空間限制：仔細測量安裝區域的可用空間，包括長度、寬度和高度方向的尺寸限制。例如，若安裝區域的寬度為 100mm，那么選擇的氮氣彈簧直徑應小于 100mm，且要預留一定的間隙用于安裝和維護，可能實際選擇的氮氣彈簧直徑最大為 80mm 左右。
依據行程要求
工作行程：根據模具的開合模動作或設備的具體工作要求，確定氮氣彈簧所需的工作行程。例如，某模具的頂出距離為 50mm，那么氮氣彈簧的工作行程應大于 50mm，一般會在此基礎上增加一定的余量，如選擇工作行程為 60mm 的氮氣彈簧，以確保能夠完全滿足頂出需求。
總行程：總行程包括工作行程和預壓縮行程。預壓縮行程通常根據氮氣彈簧的特性和設計要求來確定，一般為總行程的 10%-20%。例如，對于一個總行程為 80mm 的氮氣彈簧，預壓縮行程可能在 8 - 16mm 之間。知道總行程后，再結合安裝空間的高度方向尺寸，來選擇合適長度的氮氣彈簧，同時要考慮彈簧在壓縮和伸長狀態下都不會與周圍部件發生干涉。
結合力的傳遞需求
連接方式：考慮氮氣彈簧與模具或設備其他部件的連接方式。常見的連接方式有螺紋連接、法蘭連接等。如果采用螺紋連接，需要在安裝部位預留相應的螺紋孔，螺紋孔的尺寸和深度要與氮氣彈簧的連接螺紋相匹配；若采用法蘭連接，則要根據氮氣彈簧法蘭的尺寸，在安裝板上設計相應的安裝孔和固定螺栓。
力的傳遞路徑：確保氮氣彈簧的安裝位置能夠使力有效地傳遞到需要作用的部件上。例如，在沖壓模具中，氮氣彈簧的安裝位置應使彈簧力能夠直接作用于卸料板或頂料桿，以實現卸料或頂料的功能，這就要求氮氣彈簧的軸心線與力的傳遞方向盡量保持一致，避免產生偏心載荷，影響彈簧的性能和使用壽命。
參考樣本和標準
產品樣本：查閱氮氣彈簧制造商提供的產品樣本和技術資料，其中會給出不同型號氮氣彈簧的詳細安裝尺寸參數，包括缸體直徑、活塞桿直徑、總長度、安裝孔尺寸等。根據實際需求選擇合適的型號，并參考其安裝尺寸進行設計。
行業標準：遵循相關的行業標準和規范，如模具設計標準中對于氮氣彈簧安裝尺寸的一些規定和推薦值。這些標準和規范是在大量實踐經驗的基礎上制定的，能夠保證設計的合理性和通用性。
考慮公差和間隙
制造公差：在設計安裝尺寸時，要考慮到制造過程中的公差。例如，模具零件的加工精度可能存在一定的誤差，氮氣彈簧的實際尺寸也可能與標稱尺寸有偏差。因此，在設計安裝孔或安裝槽時，要適當放寬尺寸公差，以確保氮氣彈簧能夠順利安裝。
配合間隙：為了保證氮氣彈簧在工作過程中能夠自由伸縮，且不會因間隙過小而產生卡滯現象，需要在安裝尺寸上預留合適的配合間隙。一般來說，徑向間隙可控制在 0.5 - 1mm 左右，軸向間隙根據具體情況而定，通常在 1 - 2mm 之間。
